Pompa do ścieków WILO RainSystem AF 50 Hz / 5.071 m³/h / 0.84 W

Description

Automatyczna instalacja do zaopatrywania w deszczówkę i uzupełniania świeżą wodą jako kompaktowy moduł służący do zaopatrywania zakładów pracy i zakładów przemysłowych deszczówką ze zbiornika podziemnego lub cysterny za pomocą pomp zatapialnych pełniących funkcję pomp zasilających (patrz typoszereg Wilo-Drain), składających się z dwóch (do czterech) całkowicie cichobieżnych, normalnie zasysających, wielostopniowych, poziomych, wysokociśnieniowych pomp wirowych. Zawór kulowy odcinający po stronie ssawnej i tłocznej oraz zabezpieczenie przed przepływem zwrotnym do każdej pompy z orurowaniem zbiorczym po stronie ssawnej.

Zbiornik hybrydowy o dużej pojemności (400 l) z dostosowanym do zapotrzebowania napełnianiem świeżą wodą niepełnej cysterny. Przepływowe, ciśnieniowe naczynie przeponowe (8 l) wg DIN 4807 do oszczędzania energii w przypadku niewielkich przecieków w budynku. Wszystkie części mające kontakt z medium są odporne na korozję. Elektroniczny układ sterowania RainControl Hybrid umożliwiający przyłączenie pomp zaopatrujących w wodę i pomp do cystern z wyłącznikiem głównym, przełącznikiem sterowania do każdej pompy z funkcją ręczny-0-automatyczny. Równomierne sterowanie urządzeniem przez dołączenie/odłączenie pomp w układzie kaskadowym, zamianę pomp i zintegrowane uruchomienie testowe w przypadku przestoju pomp. Najwyższa gotowość urządzenia do pracy przez zastosowanie automatycznego przełączania awaryjnego oraz pracy z dołączaniem. Sterowanie instalacją/poziomem w zakresie niskiego napięcia, automatyczne sterowanie pompą zasilającą, zintegrowane, elektroniczne zabezpieczenie silnika oraz zabezpieczenie przed suchobiegiem. Szczegółowe komunikaty urządzenia sterującego oraz bezpotencjałowe styki zbiorczej sygnalizacji pracy i awarii. Urządzenie doskonale nadaje się do podłączenia do systemu zarządzania budynkiem (GLT/DDC). Wyposażone jest we wszystkie niezbędne przyłącza elektryczne i hydrauliczne, montaż na pokrytej antykorozyjnym lakierem, amortyzującej drgania ramie kratownicowej o regulowanej wysokości.

Opcja:

Moduły rozszerzające, wskaźnik poziomu napełnienia cysterny, licznik roboczogodzin, indywidualna sygnalizacja pracy i awarii, przełącznik czasowy, wersje 60 Hz

Sterowanie pompami:

Sterowanie pompami zaopatrującymi w wodę i pompami do cystern, sterowanie przez transmiter ciśnienia 4-20 mA i zestyki kontaktronowe. Kontrola stanu napełnienia zbiornika hybrydowego. Zabezpieczenie silnika.

Uzupełnianie świeżą wodą:

Zawór elektromagnetyczny R 1 z certyfikatem DVGW, ze swobodnym wylotem zgodnie z DIN 1988 (lejek do napełniania i ustabilizowany dopływ wbudowany po stronie zbiornika), króciec przyłączeniowy pomp do cystern o Ø 50 (ustabilizowany dopływ wbudowany po stronie zbiornika)

Materiały
*Korpus pompy: Stal nierdzewna
*Wał: Stal nierdzewna
*Wirnik:
Dane eksploatacyjne
*Min. temperatura przetłaczanej cieczy: 5 oC
*Maks. temperatura przetłaczanej cieczy: 35 oC
*Maks. ciśnienie robocze: 10 bar
*Maks. temperatura otoczenia: 40 oC
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 550
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Prąd znamionowy: 1,56 A
*Współczynnik mocy: 0,77
*Stopień ochrony silnika:
*Klasa izolacji: F

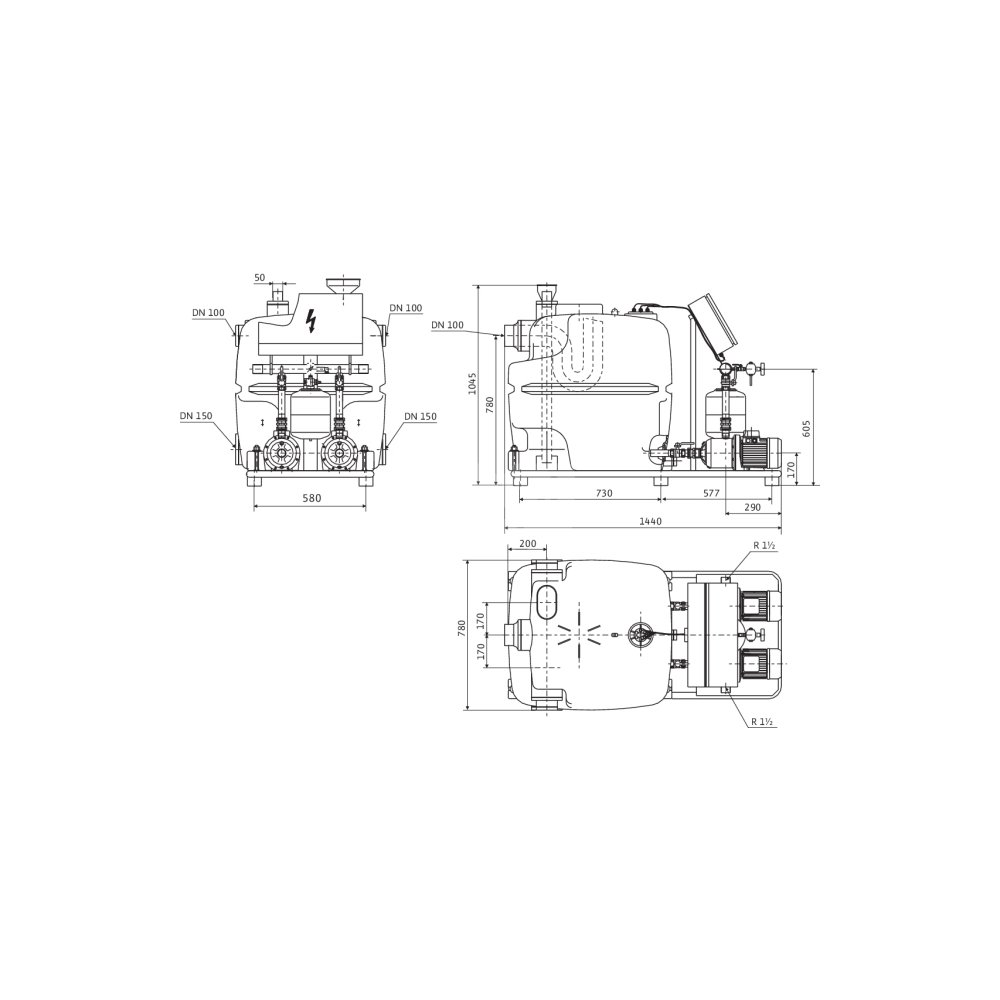

Wymiary montażowe
*Przyłącze przelewowe: Ø110-PN0
*Przyłącze gwintowane po stronie ssawnej: Rp 1¼
*Przyłącze gwintowane po stronie tłocznej: Rp 1
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 90 kg
*Produkt:
*Nazwa produktu: Rainsystem AF 400-2 MP 603
*Numer artykułu: 2504589
